Силосы с плоским дном

  • Силосы с плоским дном

Силосы с плоским дном

Вам требуется разработать проект и выполнить строительство зернохранилища? Вам будет полезна информация о силосах с плоским дном от компании ROMAX.

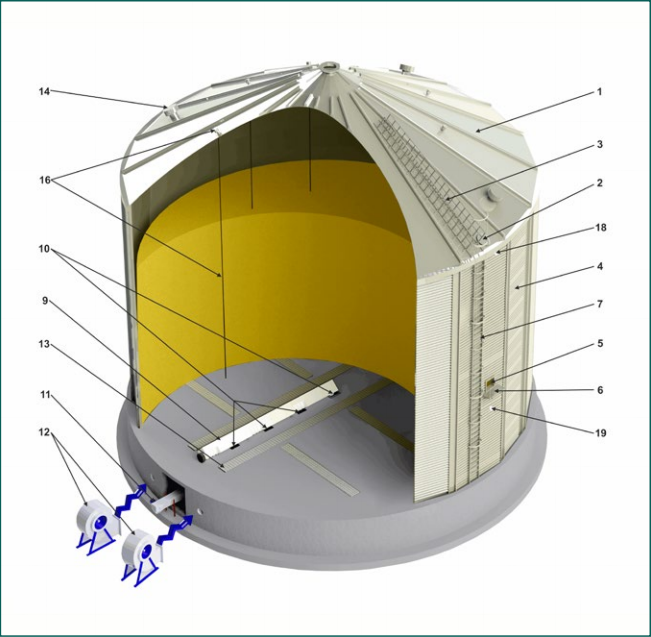

Комплектация силоса

Опции:

1. Крыша силоса;

2. Люк смотровой кровельный;

3. Лестница от кровельного люка до вершины кровли;

4. Стены силоса;

5. Люк обслуживания на стене силоса;

6. Площадка сервисная для доступа к люку обслуживания на стенке силоса;

7. Лестница снаружи силоса от пола до люка обслуживания;

8. Лестница внутри силоса от люка обслуживания до пола.

9. Шнек выгрузки;

10. Центральная и дополнительные высыпки;

11. Транспортное оборудование выгрузки.

Система вентиляции:

12. Вентиляторы;

13. Вентиляционные каналы;

14. Кровельные воздуховоды;

15. Кровельный вентилятор.

Система контроля за температурой и уровнем:

16. Термоподвески с датчиками и кровельными опорами;

17. Оборудование для считывания показаний системы температурного контроля;

18. Датчик верхнего уровня с кронштейном;

19. Датчик нижнего уровня с кронштейном.

Дополнительные металлоконструкции силоса (на изображении не указаны):

20. Галереи транспортеров загрузки 1 400 мм, 2 100 мм, 2 400 мм открытого и закрытого исполнения;

21. Опоры галерей на стенки силоса;

22. Опоры галерей до земли в виде колонн 1 600*1 600 мм;

23. Опоры на венец силоса;

24. Лестница на стенке силоса от обязательной площадки сервисного люка обслуживания до кровли;

25. Дополнительный люк обслуживания с площадкой сервисной;

26. Система деликатной загрузки силоса;

27. Система боковой выгрузки самотеком.

Кровли

Силосы диаметром более 11 450 мм комплектуются стропильной системой, выполненной из гальванизированных высокопрочных сигма-профилей толщиной до 4 мм.

Кровельные листы выполнены с ребрами (элементами) жесткости по всей длине и надежными герметичными стыковочными узлами.

Стенки и вертикальные усилители


Стенки и вертикальные усилители выполнены из высокопрочных сортов металла, с использованием современной технологии металлообработки, на полностью автоматизированных станках, путем принудительной протяжки и вальцевания.

Это избавляет изделие от заломов и гарантирует точность исполнения технологических отверстий (погрешность не более 0,003мм).

Зачистной шнек


Силосы плоскодонные дополнительно комплектуются зачистными шнеками.

Комплектация и производительность зависит от диаметра силоса и транспортного оборудования обеспечивающего разгрузку емкости со скоростью от 25 до 300 т/ч.

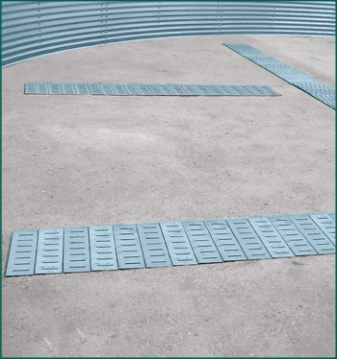

Система активной вентиляции


Силосы поставляются с системой активной вентиляции, которая в стандартном решении включает в себя:

- кровельные воздуховоды в виде дефлекторов;

- перфорированные панели в количестве, обеспечивающем качественную аэрацию продукта при длительном хранении;

- вентиляторы для нагнетания воздуха.

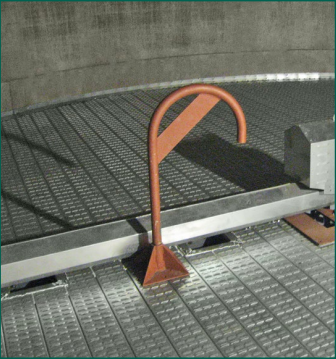

100% вентиляция


Завод ROMAX комплектует плоскодонные силосы вентиляцией со 100% покрытием площади пола.

Перфорация панелей обеспечивает проходимость воздушных потоков и при этом не блокируется продуктом хранения.

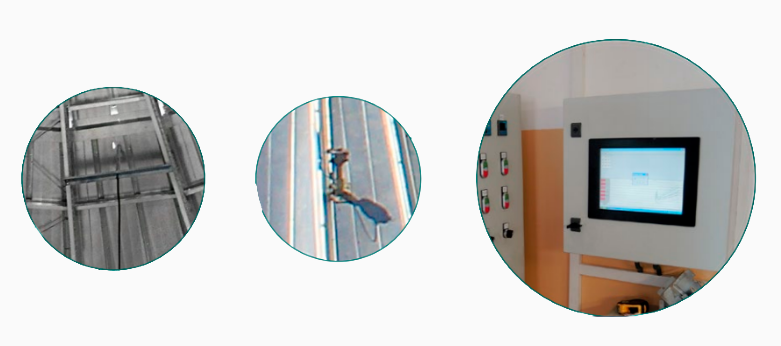

Термометрия


Система термометрии включает в себя:

- элементы крепления;

- 8 подвесок к кровле;

- термоподвески с датчиками;

- блок опроса термоподвесок.

Визуальный контроль за показаниями датчиков может осуществляться с помощью портативного считывания или путем поступления информации на компьютер в операторском комплексе.

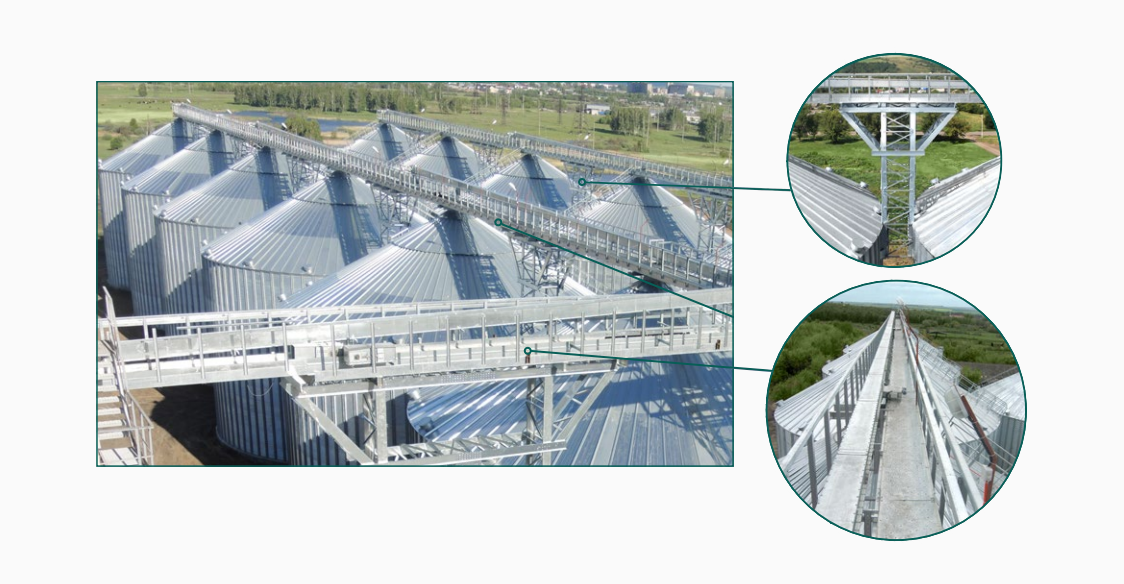

Галереи и опоры


Для осуществления загрузки силосов в индустриальных масштабах используются транспортные системы располагающиеся на галереях с опорными конструкциями.

В зависимости от выбора технологии загрузки, могут быть предложены различные варианты исполнения галерей 1400 мм, 2100 мм, 2400 мм шириной для расположения на них одного, двух, а местами и трех транспортеров

Для ленточных транспортеров открытого типа есть решение в виде с облицовкой с трех сторон.

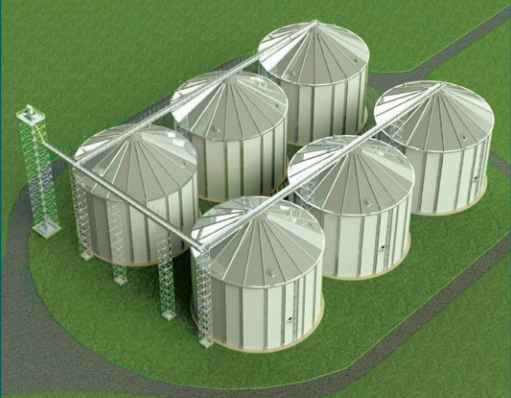

Система загрузки и выгрузки силосов

Индустриальное решение


Загрузка силосов осуществляется транспортерами расположенными на галереях.

Интенсивность загрузки может достигать 1000 тонн час.

Выгрузка силосов осуществляется в нижних подсилосных галереях транспортерами:
- цепными,
- скребковыми,
- ленточными.

Возможны решения расположения транспортеров цепных в необслуживаемых каналах.

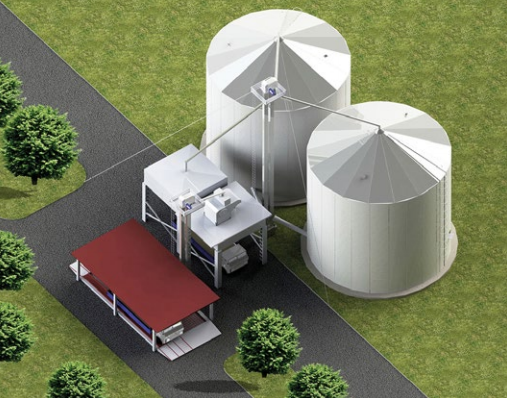

Система загрузки и выгрузки силосов
Бюджетное решение


Загрузка силосов осуществляется ковшовым элеватором через самотеки.

Подобное решение используется в хозяйствах с небольшим оборотом продукта.

Выгрузка силоса может осуществляться шнековым транспортером, расположенным внутри силоса проходящим наружу под углом до 450, что позволяет использовать его сразу для загрузки автотранспорта.

Силос может быть укомплектован специальным устройством для его выгрузки самотеком в автотранспорт.

*возможный объём силоса с плоским дном - 414м3 - 24458м3
