Стационарные машины ALFA 50, 100, 150 и более

  • Стационарные машины ALFA 50, 100, 150 и более

У нас на сайте вы можете ознакомиться с устройством и купить зерноочистительную машину ALFA (Альфа) 50, 100, 150, 200 и большей производительности.

ALFA предназначена для предварительной очистки от сорных примесей поступающего с поля зернового вороха колосовых, крупяных, зерно-бобовых культур, кукурузы, сорго, подсолнечника и рассчитана для работы в стационарных поточных линиях во всех зонах страны.
Производительность ALFA составляет от 50 до 400 тонн в час.

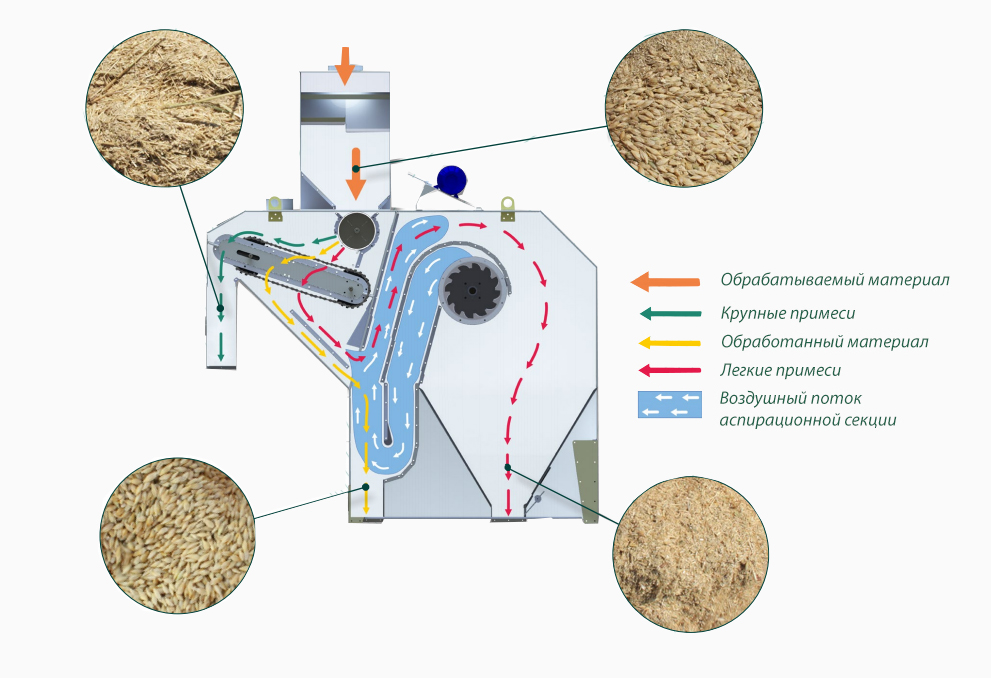

Технологический процесс


Устройство и работа составных частей

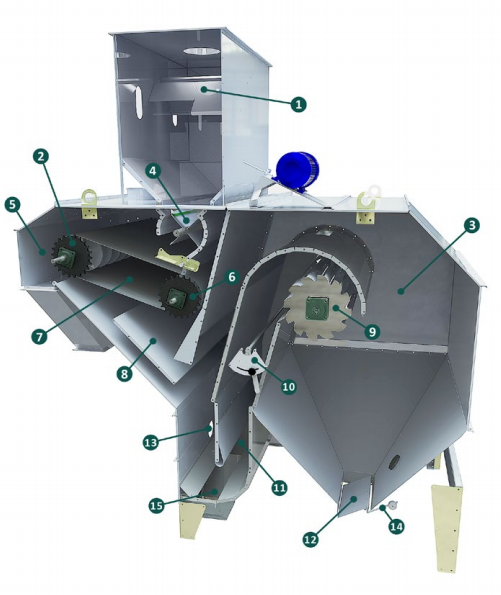

Основными рабочими органами машины являются модуль очистки (5) и воздушно очистительная часть (3). Привод рабочих органов осуществляется мотор-редуктором и электродвигателем.

Подлежащий очистке зерновой ворох поступает в накопительный бункер (1), в котором накапливается и равномерно распределяется по ширине машины и  подается по средством биттера (4) на сетчатый транспортер (7). Сетчатый транспортер состоит из сетки, ведущего (2) и ведомого (6) валов.

Натяжение сетки (7) осуществляется перемещением ведущего вала при помощи натяжных болтов и определяется по стреле прогиба цепи.

Зерно, легкие и мелкие примеси проходят через него, а крупные примеси (солома, колоски и др.) выводятся сетчатым транспортером (7) из машины. Материал,  прошедший сквозь сетчатый транспортер (7), делится на два потока и поступает во всасывающий канал аспирации (8). Далее продукт проходит через датчик  подпора (13), который предназначен для отключения машины при забивании зерном выгрузного лотка. Замкнутый воздушный поток в машине создается    встроенным диаметральным вентилятором.

Скорость воздушного потока регулируется дроссельной заслонкой (10), расположенной в нагнетательном канале (11). Легкие примеси выводятся из машины  клапаном (12) с регулируемыми грузиками (14) , а очищенное зерно выводится самотеком (15).

Технические характеристики

   Марка-ALFA-50ALFA-100
ALFA-150
ALFA-200
ALFA-300
ALFA-400
Производительностьт/ч50100150200300400
Масса машины с полным комплектом рабочих органовкг5009801180125013001350
Установочная мощностькВт3,554,554,756,699

Габаритные размеры

   Марка-ALFA-50
ALFA-100
ALFA-150
ALFA-200
ALFA-300
ALFA-400
Длинамм225029002900305030503100
Ширинамм157517951795179519851985
Высота
(с накопительным бункером)
мм2050
2370
(2900)
2600
(3310)
2600
(3310)
2600
(3310)
2620
(3330)
Расход воздуха
(с подключением к аспирационным сетям)
м3800-1200800-1200800-1200
800-1200
800-1200
800-1200
