Зерноочистительная машина BETA

  • Зерноочистительная машина BETA
BETA - это универсальная решетная зерноочистительная машина, предназначена для очистки зерновых, зернобобовых, масличных культур.
• Вибросита выполнены из оцинкованной стали, отличающихся качеством и износостойкостью (пригодных для пищевых продуктов).
• Очистка сит производится специальными каучуковыми шариками.
• Регулируемая скорость подачи.

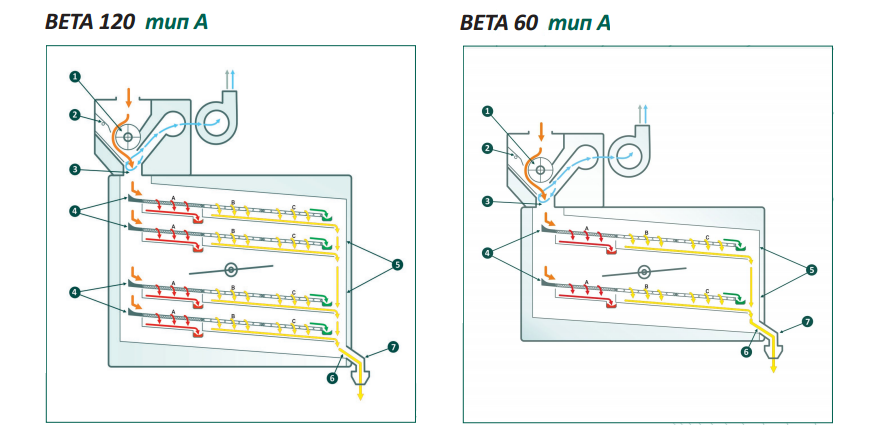

Индустриальная BETA (тип А)

Сырье поступает на распределительное устройство (1) и подающую каретку (2). На данном этапе сырье попадает в аспирационный канал (3), где пропускается через поток воздуха.

Воздушный поток удаляет легкие примеси и шелуху.

Из секции аспирации (3) сырье поступает в распределитель (4), расположенный в верхней части короба решетного стана (5), где равномерно распределяется на верхнем и нижнем решетных станах и непосредственно на решета. Сырье, поступая на решетный ряд, первоначально проходит очистку от мелких примесей, проходя по решетам (А) с маленьким сечением отверстий. Зерновая масса двигается дальше и поступает на решета (В и С) с крупным сечением отверстий, где происходит очистка от крупных примесей. Зерно проходит через решета, попадая на лоток схода чистого зерна, а крупные примеси двигаются дальше по решетам и попадают в лоток для крупных отходов.

Сырье из выгрузного отверстия верхнего решетного стана соединяется с сырьем (6) поступающим из нижнего решетного стана.

Зерно основной культуры выгружается через выгрузное отверстие (7).

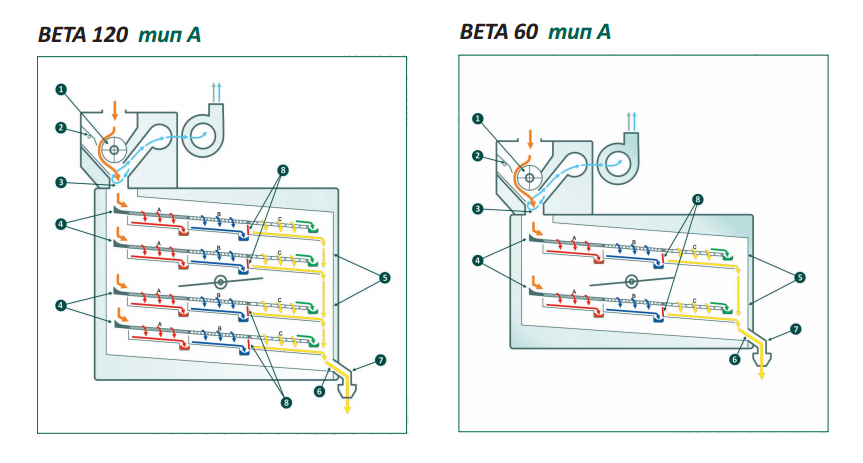

Универсальная BETA (тип А)


Сырье поступает на распределительное устройство (1) и подающую каретку (2). На данном этапе сырье попадает в аспирационный канал (3), где пропускается через поток воздуха.
Воздушный поток удаляет легкие примеси и щуплое зерно.

Из секции аспирации (3) сырье поступает в распределитель (4), расположенный в верхней части короба решетного стана (5), где равномерно распределяется на верхнем и нижнем решетных станах и непосредственно на решета.
Сырье, поступая на решетный ряд, первоначально проходит очистку от мелких примесей, проходя по решетам (А) с маленьким сечением отверстий. Далее попадает на решета (В), где отделяет уступающие по размерам зерна от основного продукта. Зерновая масса двигается дальше и поступает на решета (С) с крупным сечением отверстий, где происходит очистка от крупных примесей. Зерно проходит через решета, попадая на лоток схода чистого зерна, а крупные примеси продвигаются дальше по решетам и попадают в лоток для крупных отходов.

Сырье из выгрузного отверстия верхнего решетного стана соединяется с сырьем (6), поступающим из нижнего решетного стана. Зерно основной культуры выгружается через выгрузное отверстие (7). С помощью клапанов (8) машина переключается с семенной на индустриальную очистку и наоборот.

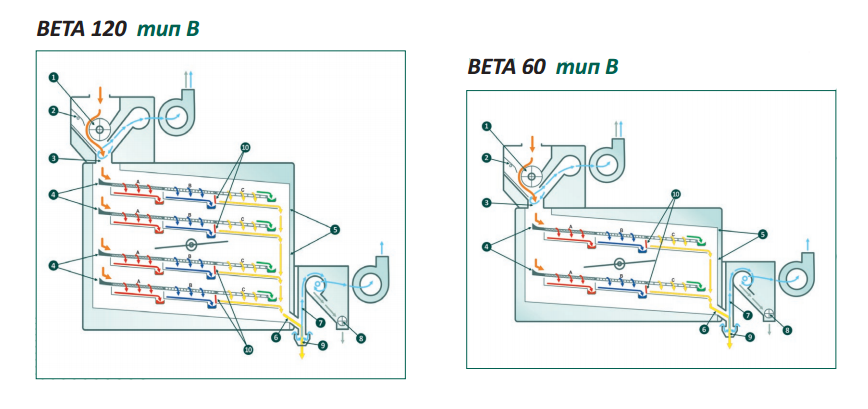

Индустриальная BETA (тип B)


Сырье поступает на распределительное устройство (1) и подающую каретку (2). На данном этапе сырье попадает в аспирационный канал (3), где пропускается через поток воздуха.

Воздушный поток удаляет легкие примеси и шелуху.

Из секции аспирации (3) сырье поступает в распределитель (4), расположенный в верхней части короба решетного стана (5), где равномерно распределяется на верхнем и нижнем решетных станах и непосредственно на решета.

Сырье, поступая на решетный ряд, первоначально проходит очистку от мелких примесей, проходя по решетам (А) с маленьким сечением отверстий. Зерновая масса двигается дальше и поступает на решета (В и С) с крупным сечением отверстий, где происходит очистка от крупных примесей. Зерно проходит через решета, попадая на лоток схода чистого зерна, а крупные примеси двигаются дальше по решетам и попадают в лоток для крупных отходов.

Сырье из выгрузного отверстия верхнего решетного стана соединяется с сырьем (6) поступающим из нижнего решетного стана и обрабатывается в канале постаспирации (7), где проходит через воздушный поток, удаляющий остатки легких примесей.

Затем воздушным потоком удаляются тонкие и легкие зерна. Аспирационные отходы выгружаются при помощи шнека (8). Зерно основной культуры выгружается через соответствующие выгрузное отверстие (9).

Универсальная BETA (тип B)

Сырье поступает на распределительное устройство (1) и подающую каретку (2). На данном этапе сырье попадает в аспирационный канал (3), где пропускается через поток воздуха.

Воздушный поток удаляет легкие примеси и щуплое зерно.

Из секции аспирации (3) сырье поступает в распределитель (4), расположенный в верхней части короба решетного стана (5), где равномерно распределяется на верхнем и нижнем решетных станах и непосредственно на решета.

Сырье, поступая на решетный ряд, первоначально проходит очистку от мелких примесей, проходя по решетам (А) с маленьким сечением отверстий. Далее попадает на решета (В), где отделяет уступающие по размерам зерна от основного продукта. Зерновая масса двигается дальше и поступает на решета (С) с крупным сечением отверстий, где происходит очистка от крупных примесей. Зерно проходит через решета, попадая на лоток схода чистого зерна, а крупные примеси продвигаются дальше по решетам и попадают в лоток для крупных отходов. Сырье из выгрузных отверстий верхнего и нижнего решетного стана соединяются (6) и обрабатывается в канале постаспирации (7), где проходит через воздушный поток, удаляющий остатки легких примесей.

Затем воздушным потоком удаляются тонкие и легкие зерна. Аспирационные отходы выгружаются при помощи шнека (8).

Зерно основной культуры выгружается через соответствующие выгрузное отверстие (9). С помощью клапанов (10) машина переключается с семенной на индустриальную очистку и наоборот.

Технические характеристики BETA (Индустриальная)

BETA

60

120

Индустриальная очистка (т/ч)60120
Общая площадь сит (м2)612
Мощность (кВт)
(без учёта системы аспирации)
35,5
Габаритные размеры Д/Ш/В (мм)3600/2400/26003600/2400/3520
Вес типА / типB1800/20503000/3250

Технические характеристики BETA (Универсальная)

   BETA                     60
                     120
Индустриальная очистка (т/ч)
60120
Общая площадь сит (м2)
612
Мощность (кВт)
(без учёта системы аспирации)
35,5
Габаритные размеры Д/Ш/В (мм)
3600/2400/26003600/2400/3520
Вес типА / типB
1850/21003050/3300
