Конвейеры ленточные
На этой странице представлена информация о ленточных конвейерах производства ROMAX (Россия). Вы можете купить данное оборудование через нашу компанию по цене производителя.

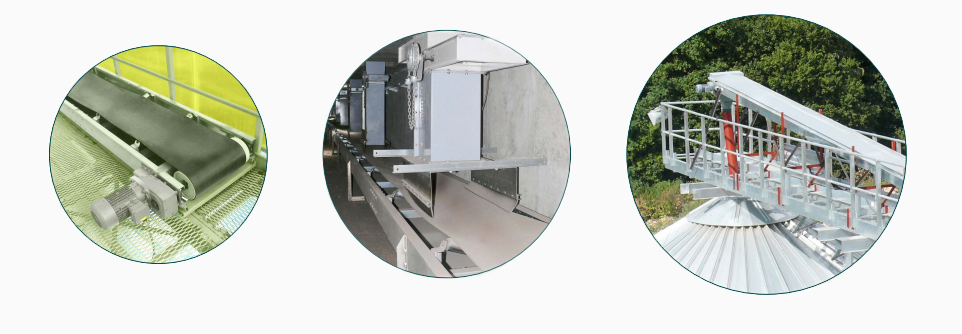

Компания ROMAX производит ленточные конвейеры типа В для горизонтальной транспортировки сыпучих материалов. Применяется в сельском хозяйстве, химической промышленности и предприятиях по переработке минеральных продуктов.
Комплектация конвейера:
1. Высыпная воронка конечной секции;
2. Засыпка конечная (загрузка);
3. Мотор-редуктор;
4. Барабан приводной;
5. Секция привода (рис. 15);
6. Секция удлинения (рис. 16);
7. Рама с роликами (опорные ролики и возвратный ролик) (рис. 17);
8. Лента;
9. Натяжная секция (рис. 18);
10. Натяжное устройство;
11. Натяжной барабан;
12. Устройство регулирования сбега ленты (в приводной секции);
13. Загрузочный фланец;
14. Датчик скорости в кожухе;
15. Крыша (опционально).

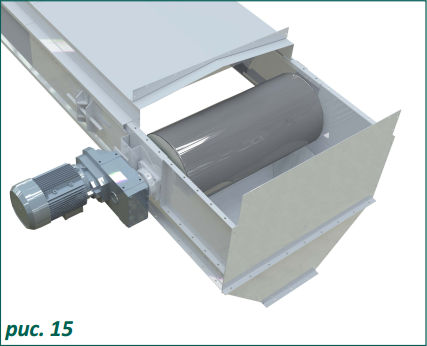

Секция привода
Выполнена из оцинкованной стали.
Состоит из мотор-редуктора и приводного барабана. Служит для передачи движущей силы на транспортную ленту.
Используются червячные и осевые мотор-редукторы таких компаний как Bonfiglioli, Nord, Servo Drive.

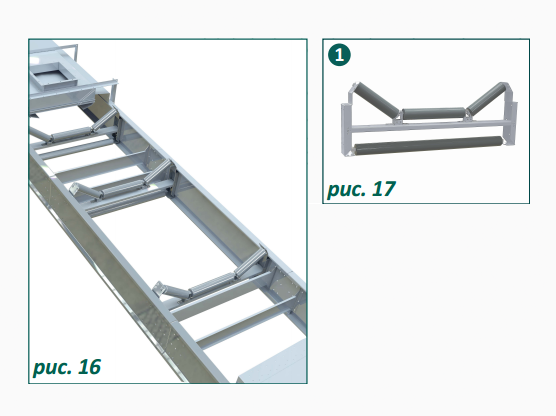

Секция удлинения
Выполнена из оцинкованной стали.
Состоит из роликоопор верхних несущих и плоских нижних возвратных, транспортной ленты.
Роликоопоры желобчатые верхние несущие представляют собой трехроликовые желобчатые опоры или двухроликовые треугольные опоры с углами 300 и 200.

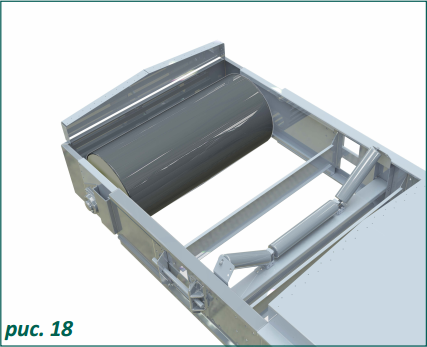

Натяжная секция
Выполнена из оцинкованной стали.Состоит из натяжного барабана, датчика контроля скорости.
Секция имеет винтовое натяжное устройство, которое необходимо для придания транспортной ленте натяжения, достаточного для передачи тяговой силы трения.

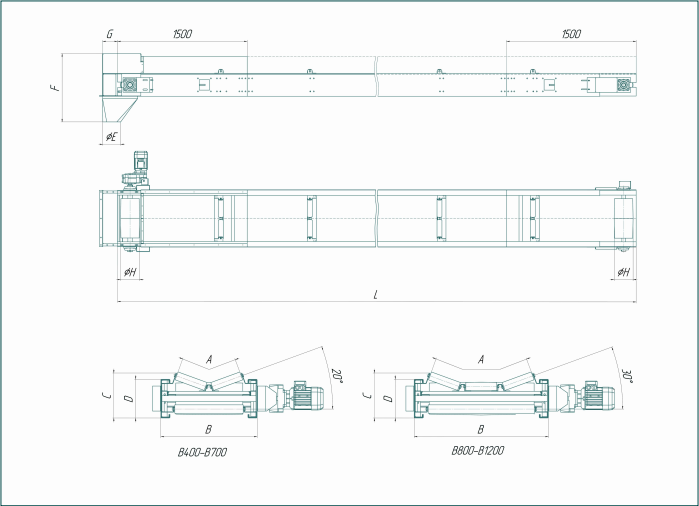

Техническое описание
ТИП | A | B | C | D | E | F | G | H | Произв. т/ч |
B400 | 400 | 660 | 310 | 260 | Ø200 | 800 | 170 | Ø220 | 45 |
B500 | 500 | 750 | 250 | 200 | Ø200 | 600 | 220 | Ø215 | 80 |
B600 | 600 | 850 | 270 | 200 | Ø250 | 700 | 270 | Ø215 | 125 |
B700 | 700 | 950 | 280 | 200 | Ø250 | 700 | 320 | Ø215 | 180 |
B800 | 800 | 1100 | 320 | 250 | Ø300 | 1000 | 540 | Ø400 | 250 |
B1000 | 1000 | 1325 | 480 | 400 | Ø300 | 1250 | 600 | Ø500 | 430 |
B1200 | 1200 | 1550 | 550 | 500 | Ø300 | 1350 | 750 | Ø600 | 640 |
