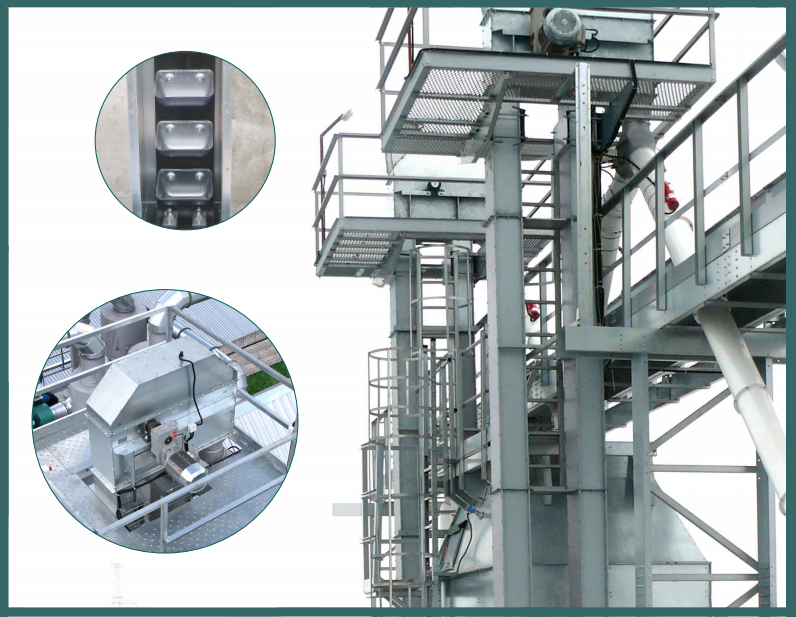

Элеваторы ковшовые (нории)
Вам требуется монтаж нории (ковшового элеватора)? На этой странице вы найдете информацию о комплектации и цене на оборудование и том, как его купить.
Конструкторами ROMAX и нашими западными партнерами был разработан модельный ряд ковшовых элеваторов для использования их как в агропромышленном секторе, так и в других сферах переработки (пищевая промышленность, горно-обогатительные комбинаты и т.д.).
Производительность ковшовых элеваторов от 5 до 2000 м3 /ч.
Наше оборудование используются в сельском хозяйстве,химической промышленности и переработке минеральных продуктов.
Стандартный модельный ряд укомплектовывается высококачественными материалами и агрегатами.
В ковшовых элеваторах ROMAX используются червячные и осевые мотор-редукторы таких компаний как Bonfiglioli, Nord, Servo Drive с сервис-фактором от 2,5 до 5, что ставит наши нории в ряд индустриального и хардового исполнения. Основная идея конструктива в том, чтобы обеспечить пользователя надежным оборудованием, и гарантировать качественные технические показатели (производительность, энергопотребление и т.д.).

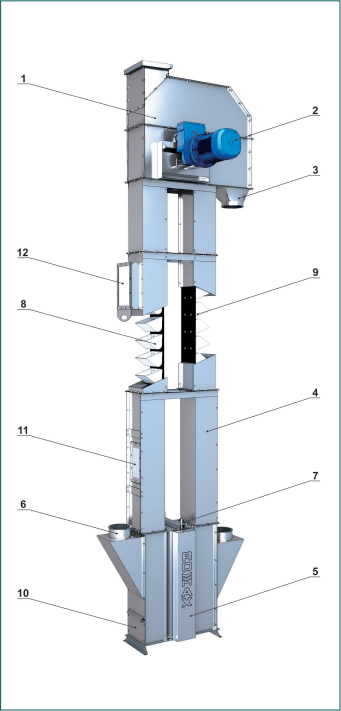

Комплектация ковшового элеватора:
1. Верхняя голова ковшового элеватора (рис. 10);
2. Мотор-редуктор;
3. Выгрузка;
4. Шахта нории (рис. 11);
5. Нижний башмак ковшового элеватора (рис. 12);
6. Засыпной лоток;
7. Натяжная шпилька;
8. Ковши нории (рис. 13);
9. Лента нории (рис. 14);
10. Люк для очистки;
11. Люк обслуживания;
12. Взрыворазрядное устройство.
Верхняя голова ковшового элеватора
Выполнена из оцинкованной стали. Верхняя крышка головы футерована полимерной пластиной толщиной 10 мм, что увеличивает срок службы агрегата и уменьшает травматизм продукта.
Регулируемая пластина (1) между ковшом и высыпкой позволяет предотвратить просыпание продукта обратно в шахту.
На верхней части головы, устанавливается взрыворазрядный клапан (2).
Опционально для ковшовых элеваторов большой производительности (выше 350 тонн в час) барабан вулканизируется резиновым протектором (3).
Шахта ковшового элеватора
Выполнена из оцинкованной стали. Поставляется в разобранном виде, что экономит объем транспортного средства при доставке оборудования до места монтажа.
Сборка элементов производится быстро и без необходимости использования специальных инструментов, так как качество выполнения деталей на высочайшем уровне. Это гарантирует отсутствие погрешностей выполнения соединительных отверстий и посадочных мест.
В процессе сборки на шахтах устанавливаются взрыворазрядные клапана 2 и специальные ревизии со смотровыми окнами 1, что входит в комплектацию агрегата.

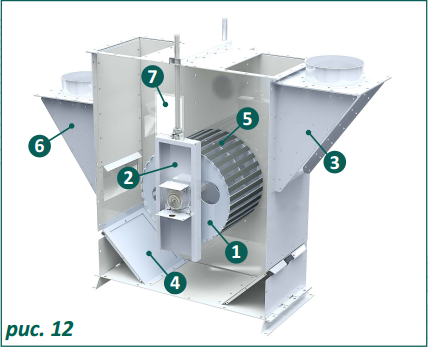

Нижний башмак ковшового элеватора
Выполнен из оцинкованной стали. Комплектуется полым барабаном (1) с механизмом натяжения ленты (2), засыпным лотком (3), футерованным 10 мм полимерной пластиной, по бокам в нижней части башмака установлены шиберные задвижки (4) для удобной зачистки агрегата.
Опционально комплектуется барабаном с резиновым протектором (5) (для высоко производительных норий), дополнительным засыпным лотком 6 и смотровыми окнами (7) (опционально).

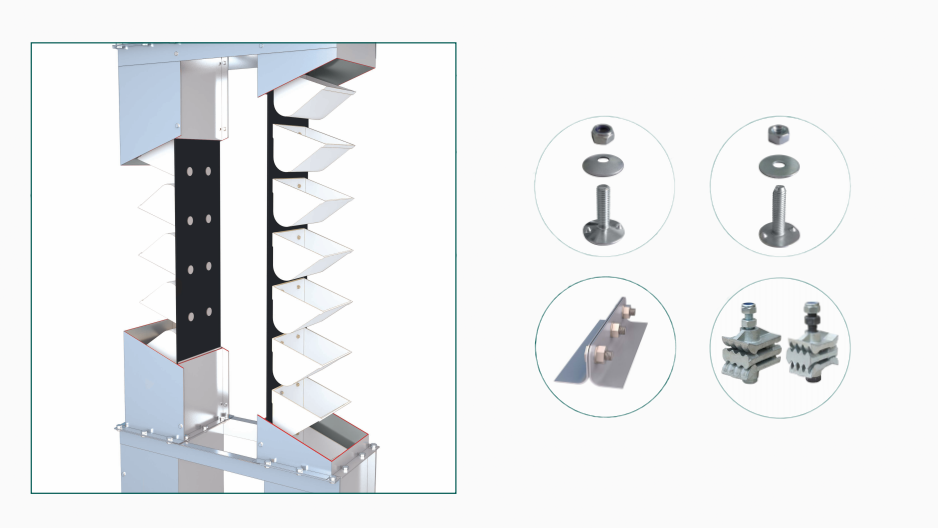

Ковши, ленты, метиз
КОВШИ:
JET - разработаны для всех типов продукции,
EURO JET - для транспортировки трудносыпучих продуктов,
JET CC - глубокие с увеличенным объемом,
BOL SUPEROL JET - для транспортировки деликатных продуктов,
SILO JET - с повышенной производительностью.
ЛЕНТЫ:
JET FDA - используется в пищевой промышленности, антиобразивная, антистатическая,(допустимая температура от -200 до +800)
JET FLAM - огнезащитная, маслостойкая, антистатическая,(допустимая температура от -200 до +800)
JET OIL - маслостойкая, антистатическая, (допустимая температура от -200 до +800)
JET ABRA - антиобразивная, антистатическая,(допустимая температура от -300 до +1200)
JET THERM - антиобразивная, антистатическая.(допустимая температура от -300 до +1500).
ДАТЧИКИ:
VIGIBELT - герметичный датчик смещения положения ленты,
VIGIR - датчик движения,
VIGITHERM - датчик температуры,
VIGIMAT - датчик заклинивания.

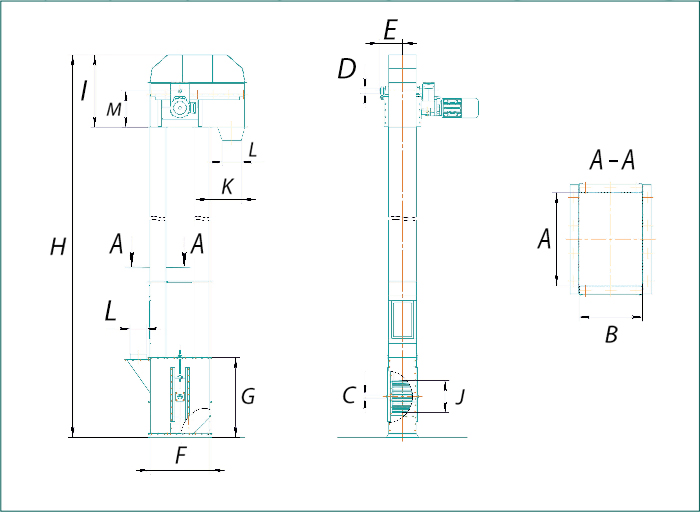

Техническое описание
ТИП | A | B | C | D | E | F | G |
E80 | 130 | 600 | Ø30 | Ø40 | 135 | 428 | 500 |
E130 | 190 | 190 | Ø30 | Ø40 | 175 | 643 | 750 |
E180 | 260 | 220 | Ø30 | Ø50 | 280 | 770 | 1008 |
E280 | 365 | 250 | Ø50 | Ø70 | 350 | 954 | 1206 |
E320 | 365 | 300 | Ø50 | Ø70 | 350 | 1054 | 1206 |
E370 | 500 | 340 | Ø60 | Ø100 | 420 | 1250 | 1450 |
E450 | 600 | 325 | Ø60 | Ø100 | 500 | 1250 | 1450 |
E740 | 950 | 350 | Ø70 | Ø110 | 680 | 1470 | 1750 |
ТИП | H | I | J | K | L | M | Произв. т/ч |
E80 | - | 440 | Ø160 | 220 | 130 | 220 | 5-15 |
E130 | - | 750 | Ø315 | 300 | 160 | 300 | 20-40 |
E180 | - | 900 | Ø385 | 380 | 200 | 385 | 40-80 |
E280 | - | 1200 | Ø500 | 550 | 250 | 580 | 80-150 |
E320 | - | 1200 | Ø500 | 500 | 300 | 580 | 150-200 |
E370 | - | 1540 | Ø630 | 650 | 300 | 700 | 160-350 |
E450 | - | 1400 | Ø630 | 670 | 400 | 700 | 350-450 |
E740 | - | 1650 | Ø800 | 690 | 500 | 850 | 500-750 |
